Quiz FLIRT.

QCM 26 QUESTIONS

difficile

QCM : Chaque question peut avoir plusieurs bonnes réponses

expert

Question 1 / 26

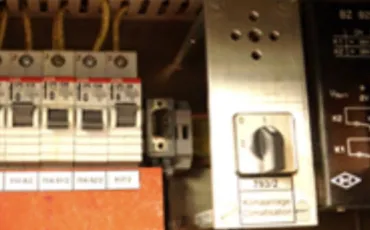

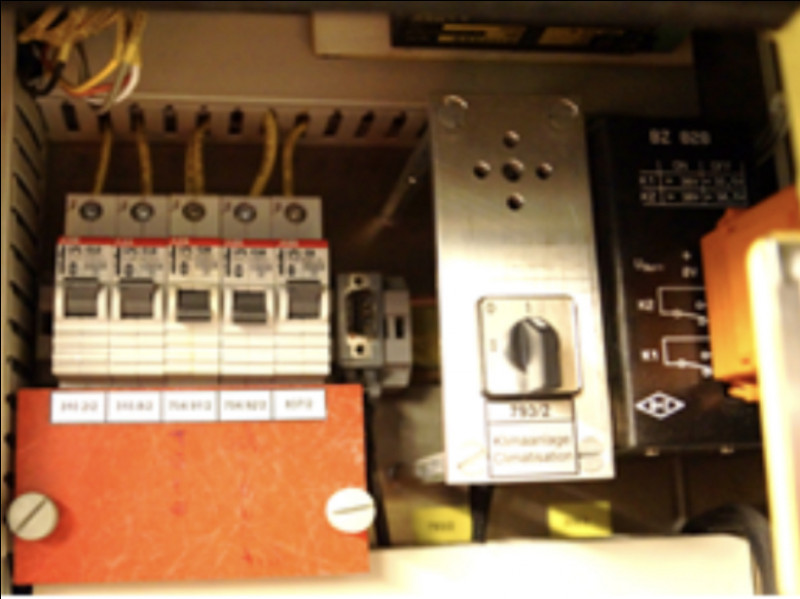

Quels éléments de protection et de commande se trouvent sur le coffret électrique Z11 illustré ?

Disjoncteur de protection : commande des marchepieds

Disjoncteur de protection : chauffage des marchepieds

Disjoncteur de protection : RESET de la commande des portes

Disjoncteur de protection : éclairage de service

Disjoncteur de protection : commande de la climatisation

difficile

Question 2 / 26

Quelles sont les caractéristiques techniques des différents composants électriques du FLIRT ?

Les pantographes sont équipés d’une protection antichocs

Normalement, deux réseaux de bord triphasés de 400V, indépendants l’un de l’autre, sont en service

La tension de la batterie est de 100V

Le transformateur dispose de deux enroulements de traction

expert

Question 3 / 26

Des affirmations suivantes concernant l’indication et la suppression de dérangement, lesquelles sont correctes ?

Un dérangement de priorité B est affiché par le voyant lumineux « dérangement » (E163, tableau A2)

Un dérangement est supprimé s’il a été dépanné avec succès, si le sous-système en cause a été paralysé ou si la marche de secours a été enclenchée

En cas de dérangements de priorité A, l’écran de diagnostic avec l’image du masque correspondant est automatiquement enclenché, même s’il a été éteint auparavant à l’aide de la touche « écran allumé/éteint »

Tous les dérangements qui nécessitent le paralysage d’un sous-système doivent être quittancés par le bouton-poussoir lumineux « dépannage »

En cas d’écran de diagnostique éteint, l’affichage d’un dérangement de priorité A se fait à l’aide du bouton-poussoir lumineux « dépannage »

Quizz.biz est un service gratuit financé par la publicité.

Pour nous aider et ne plus voir ce message :

Je désactive Adblock ou Je vous soutiens sur Tipeee

difficile

Question 4 / 26

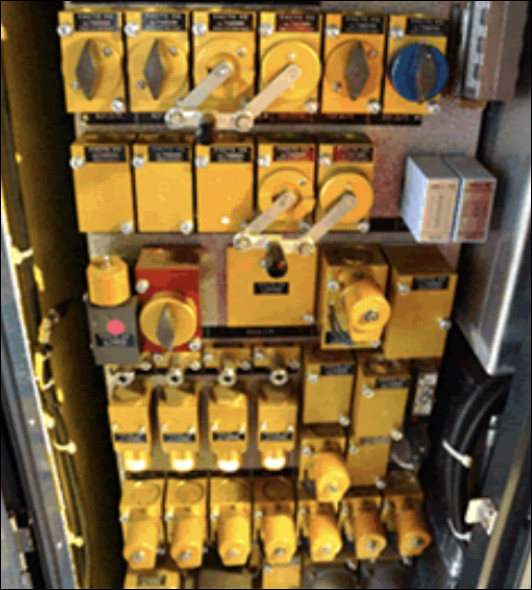

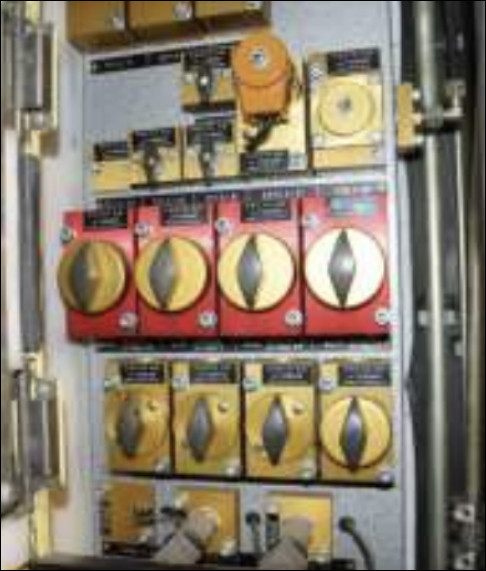

Quels éléments d’isolement et de commande se trouvent sur le tableau PTL 2 illustré ?

Robinet d’isolement pneumatique : frein à ressort

Robinet d’isolement pneumatique : frein MG bogies porteurs 1 à 2

Robinet d’isolement pneumatique : commande de la conduite générale

Robinet d’isolement pneumatique : valve électro-pneumatique du serrage rapide

Robinet d’isolement pneumatique : conduite d’alimentation aux voiture D/A

difficile

Question 5 / 26

Quels éléments d’isolement et de commande se trouvent sur le tableau pneumatique PTMA/PTMB illustré ?

Interrupteur principal de la batterie

Typhon

Manomètre de la pression dans le cylindre de frein DG1

Graissage de boudin

Robinet de remorquage

difficile

Question 6 / 26

Quels affichages et éléments de commande se trouvent sur le tableau A1 de la cabine de conduite ?

Manomètre : conduite générale/conduite d’alimentation

Écran de diagnostique

Bouton-poussoir lumineux : compresseur direct

Bouton-poussoir lumineux : essai du frein MG

Bouton-poussoir lumineux : course de manœuvre

expert

Question 7 / 26

Des affirmations suivantes concernant les freins du FLIRT, lesquelles sont correctes ?

Un freinage à l’aide du robinet de mécanicien de secours se fait par le frein électrique et le frein pneumatique

En exploitation normale, le frein électrique du RABe 523 FLIRT est considéré comme le frein principal

Tous les bogies porteurs sont équipés d’un frein électromagnétique sur rails

Tous les 10 essieux sont équipés d’un frein à ressort en tant que frein d’immobilisation

Les roues des bogies moteurs sont chacune pourvue d’un sabot nettoyeur

difficile

Question 8 / 26

Des affirmations suivantes concernant la logique de commande, lesquelles sont correctes ?

Les signaux de la commande des portes et du freinage d’urgence sont transmise à l’aide des « CAN Powerline »

La commande de traction multiple à multiplexage temporel (ZMS) relie les différentes unités en cas de traction multiple

Comme la commande multiple s’effectue à l’aide de deux bus train parallèles, le fonctionnement parfait de la logique de commande du VHC est garantie en cas de panne d’un des bus de train

En cas de panne du bus de véhicule, la puissance de traction se réduit de moitié

difficile

Question 9 / 26

Quelles sont les caractéristiques de construction de la rame automotrice Flirt ?

Le premier et le dernier essieu du FLIRT sont équipés d’une sablière

La suspension secondaire est une suspension pneumatique

Les caisses des voitures sont réalisées en tôle d’acier

Les cabines sont construites avec une technique de plastique en sandwich

difficile

Question 10 / 26

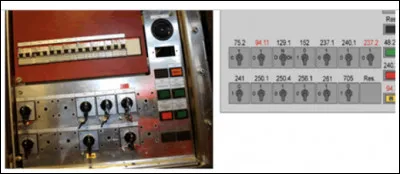

Quels éléments de commande se trouvent sur le tableau S1

Commutateur rotatif : surveillance de sélection système

Commutateur rotatif : corps de chauffe de l’extrémité côté voiture

Disjoncteur de protection : courant d’asservissement auxiliaire

Disjoncteur de protection : écrans KIS

Bouton-poussoir lumineux : RESET de la logique de commande

difficile

Question 11 / 26

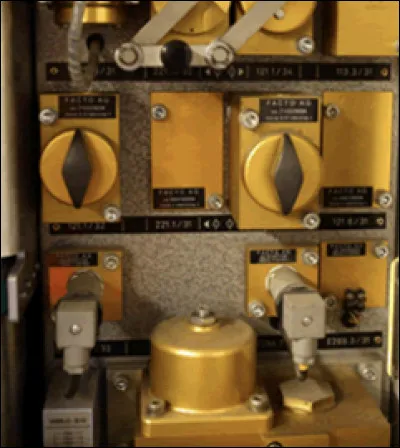

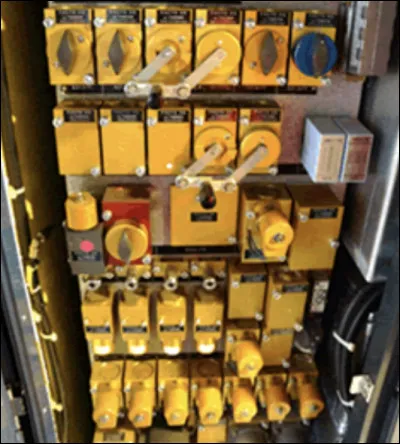

Quels éléments d’isolement et de commande se trouvent sur le tableau pneumatique PTL1 illustré ?

Robinet d’isolement pneumatique : sabot nettoyeur

Robinet d’isolement pneumatique : sablière

Robinet d’isolement pneumatique : conduite générale aux voitures D /A

Robinet d’isolement pneumatique : cylindre de frein essieu 5-10

Manomètre : bogie porteur essieu 9; 10

expert

Question 12 / 26

Quels affichages et éléments de commande se trouvent sur le tableau A6 de la cabine de conduite ? (1)

Bouton-poussoir lumineux : pontage du frein d’urgence

Bouton-poussoir lumineux : alarme incendie

Voyant lumineux : fauteuil roulant

Robinet de mécanicien de secours

difficile

Question 13 / 26

Quels affichages et éléments de commande se trouvent sur le tableau A6 de la cabine de conduite ? (2)

Voyant lumineux : dérangement

Bouton-poussoir lumineux : fermeture des portes

Bouton- poussoir lumineux : blocage des marchepieds

Voyant lumineux : demande d’arrêt

difficile

Question 14 / 26

Quels affichages et éléments de commande se trouvent sur le tableau A2 de la cabine de conduite ? (1)

Console de visualisation des données ZUB

Unité de commande KIS

Voyant lumineux : rupture d’attelage

Voyant lumineux : portes ouvertes

difficile

Question 15 / 26

Quels affichages et éléments de commande se trouvent sur le tableau A2 de la cabine de conduite ? (2)

Régulateur pour l’éclairage intérieur

Manomètre : cylindre de frein

Indicateur de vitesse

Commutateur inverseur du sens de la marche

difficile

Question 16 / 26

Dans quel ordre sont effectuées les étapes suivantes lors de la phase de départ ?
1. Mettre en position la commande de l’inverseur du sens de marche
2. Régler la force de traction à l’aide du levier de marche en fonction des besoins
3. Desserrer le frein à ressort
4. Fermer les portes
5. Essai d’efficacité des freins
6. Régler le régulateur de vitesse
(1 seule réponse)

3 - 1 - 4 - 6 - 5 - 2

1 - 3 - 4 - 6 - 2 - 5

3 - 1 - 4 - 6 - 2 - 5

3 - 1 - 6 - 4 - 2 - 5

1 - 3 - 6 - 2 - 4 - 5

difficile

Question 17 / 26

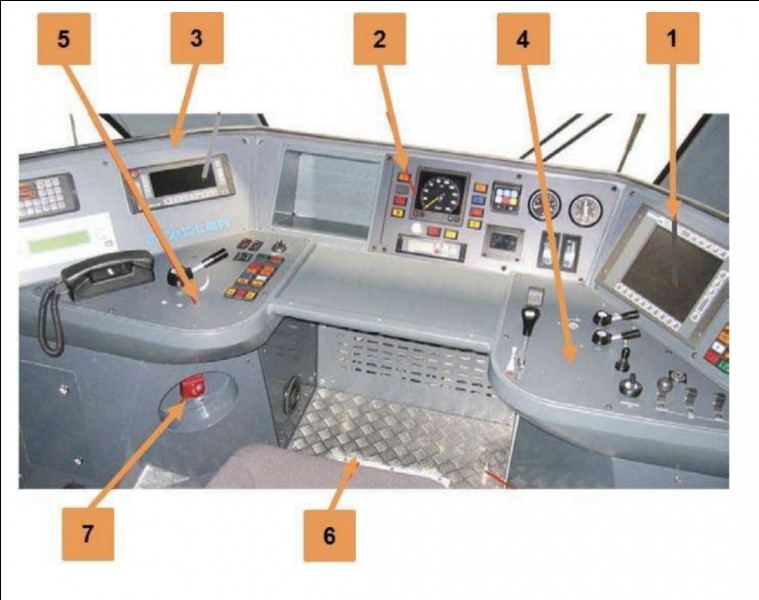

Quel est le tableau A1 ?

normal

Question 18 / 26

Quel est le tableau A3 ?

difficile

Question 19 / 26

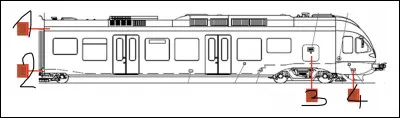

Vue latérale de la voiture d’extrémité A :

1= compresseur auxiliaire ; 2 = indicateur de frein

1 = compresseur auxiliaire ; 2 = batterie

3 = batterie ; 4 = indicateur de frein

3 = compresseur auxiliaire ; 2 = indicateur de frein

1 = batterie ; 4 = compresseur auxiliaire

expert

Question 20 / 26

Vue d’en haut de la voiture d’extrémité B :

6 = coffret Z11

2 = tableau électrique ; 7 = transformateur

5 = transformateur ; 6= armoire électrique HB

7 = batterie

4 = tableau électrique S2 ; 5 = convertisseur de traction

expert

Question 21 / 26

Vue latérale de la voiture intermédiaire D :

4 = transformateur ; 2 = tableau pneumatique PTDC

3 = bogie porteur ; 8 = bogie porteur

8 = bogie porteur ; 4 = pantographe

2 = tableau pneumatique PTDD ; 3 = indicateur de frein

8 = bogie moteur ; 4 = pantographe

difficile

Question 22 / 26

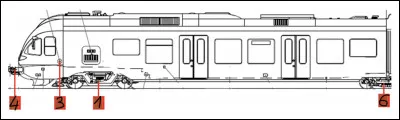

Vue latérale de la voiture intermédiaire B :

6 = bogie moteur ; 1 = bogie porteur

4 = appareils de traction et de chocs ; 3 = batterie

1 = bogie moteur ; 6 = bogie porteur

4 = appareils de traction et de chocs ; 3 = sablière

difficile

Question 23 / 26

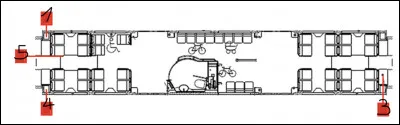

Vue d’en haut de la voiture intermédiaire C :

1 = coffret Z12 ; 4 = coffret Z11

1 = tableau pneumatique PTL2 ; 3 = tableau pneumatique PTL1

1 = coffret Z11 ; 4 = coffret Z12

5 = tableau pneumatique PTDC ; 3 = tableau pneumatique PTL1

2 = tableau pneumatique PTL2 ; 3 = tableau électrique S1

expert

Question 24 / 26

Dérangement :
Juste/faux

En cas d’écran de diagnostic éteint, l’affichage d’un dérangement de priorité A se fait à l’aide du bouton-poussoir lumineux « dépannage »

Tous les dérangements qui nécessitent le paralysage d’un sous-système doivent être quittancés par le bouton-poussoir lumineux « dépannage »

Un dérangement de priorité B est affiché par le voyant lumineux « dérangement » (E163 tableau A2)

Un dérangement est supprimé s’il a été dépanné avec succès, si le sous-système en cause a été paralysé ou si la marche de secours a été enclenchée

Quizz.biz est un service gratuit financé par la publicité.

Pour nous aider et ne plus voir ce message :

Je désactive Adblock ou Je vous soutiens sur Tipeee

expert

Question 25 / 26

Dispositif de protection :
Juste / faux

En position parc enclenchée, le train se met automatiquement en mode veille au bout de 10 minutes

Parce qu’aucun dépannage ne s’effectue en cas de dérangement en mode parc ou veille, le vhc se met automatiquement hors service grâce à la logique de commande

Le dispositif d’anti-enrayage ou anti-patinage est commandé par la régulation de traction, si besoin en mettant en œuvre les freins pneumatiques à disques

Le mode veille est désactivé quand la position parc est déclenchée

En cas de chute de tension inférieur à 20 minutes, l’interrupteur principal se réenclenche automatiquement

difficile

Question 26 / 26

Info client :
Juste/ faux

L’ordinateur central du KIS et la console de commande sont démarrés automatiquement lors de la mise en service de la cabine de conduite et sont prêts immédiatement

Le KIS se compose d’une console de commande dans les cabines de conduite, d’affichages frontaux, latéraux et intérieurs, d’écrans d’information ainsi que d’un système audio pour les annonces automatiques et manuelles

Le KIS est coupé automatiquement lorsque le VHC est mis hors service
